| 品牌 | 百钢阀门 | 加工定制 | 是 |
|---|---|---|---|
| 连接形式 | 对夹 | 材质 | 碳钢,不锈钢,铸铁,球墨铸铁,合金钢,塑料,陶瓷,PPR,PVC,衬氟 |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体 | 压力环境 | 常压 |
| 工作温度 | 常温 | 流动方向 | 单向 |
| 驱动方式 | 气动 | 零部件及配件 | 执行器 |
| 形态 | 碟式 | 类型 | 直通式 |
| 密封形式 | 软密封式 | 公称通径 | DN50mm |
| 标准 | 国标 |
气动对夹式蝶阀90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
产品特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构*，操作灵活，省力，方便。
气动对夹式蝶阀主要技术参数：
公称通经DN（mm) | 50～2000 | 50～1600 | |
公称药理PN（MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 | ||

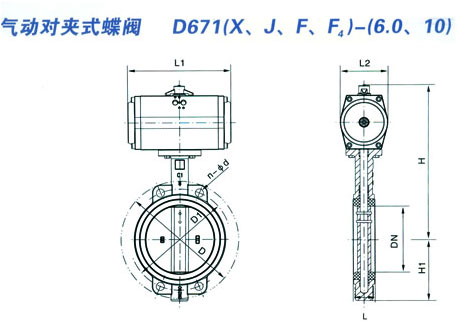

百钢阀门集团D671X气动对夹式软密封蝶阀主要零部件材料:
零件名称 | 材料 |
阀体 | WCB、QT450-10、HT200、HT250 |
蝶板 | WCB、QT450-10、HT200、HT250 |
阀轴 | 2Cr13 |
密封圈 | 耐油橡胶 |
填料 | 柔性石墨 |
百钢阀门集团D671X气动对夹式软密封蝶阀执行标准:
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
